製品情報

メンブレンプロセスシステム

食品・医薬・化学・電子分野において、高効率化、品質アップ、省人化に貢献する膜分離システムを提供します。

概要

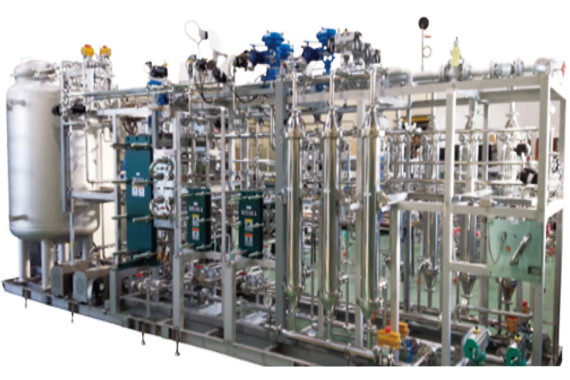

メンブレンプロセスシステムの写真です。

当社は、セラミック膜、有機膜のエンジニアリングを長年手がけてきた総合膜エンジニアリングメーカーです。各種プロセスにおいて、お客様のニーズに合致した最適なシステムを提供します。

膜の分類

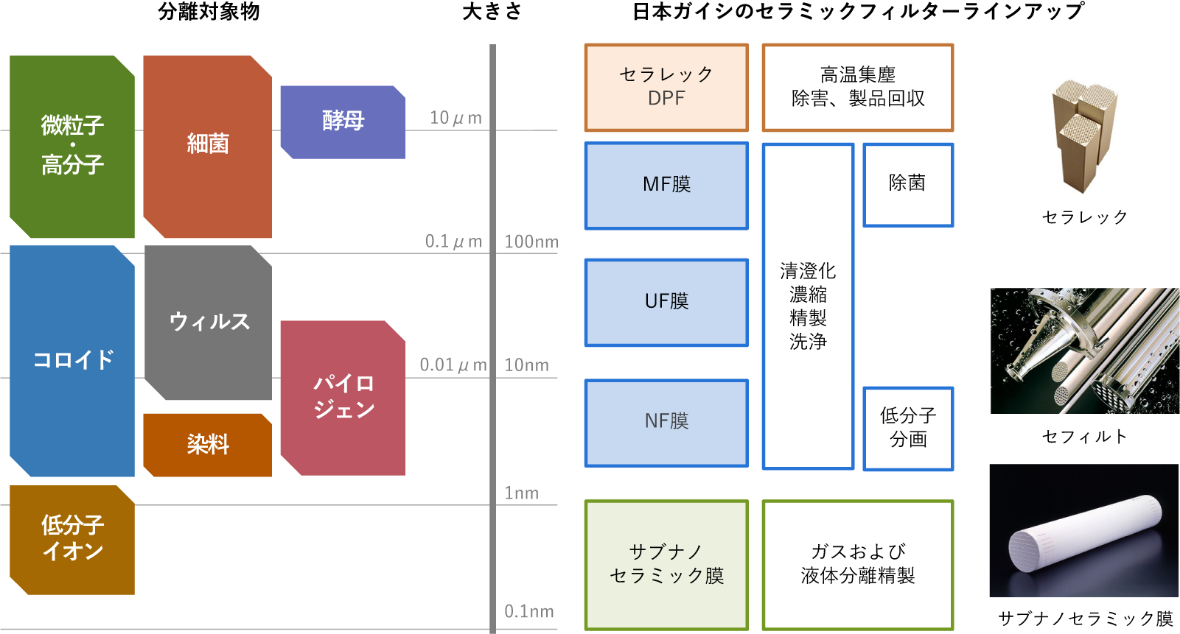

膜の分類です。分離対象、大きさ、日本ガイシのセラミックフィルターラインアップを掲載されています。

※ MF(Microfiltration = 精密ろ過)……0.1~10μmの細孔径を有したフィルターで、酵母や細菌の分離、或いは不溶性固形成分(SS)の分離に用いられます。
※ UF(Ultrafiltration = 限外ろ過)……微粒子分離や、酵素などの高分子と食塩などの低分子の分離に用いられます。
※ NF(Nanofiltration = ナノろ過)……数nmレベルの超微粒子や、低分子の分離に用いられます。

用途例

電子分野

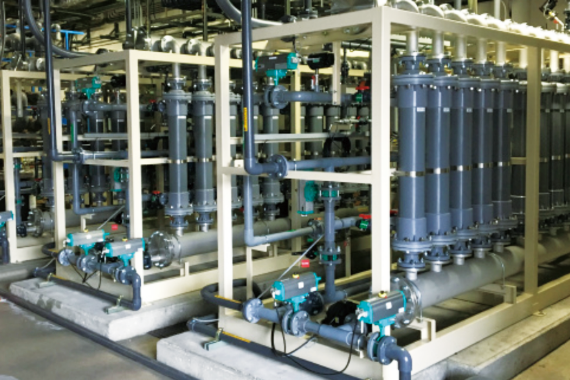

電子分野で利用されているメンブレンプロセスシステムの写真です。
  • シリコン研磨排水からの純水・シリコン回収
    [⽤途例] インゴット加工排水、ダイサー/BG排水、CMP排水

    詳しく見る
  • クーラント回収
  • レアメタル回収

食品・医薬分野

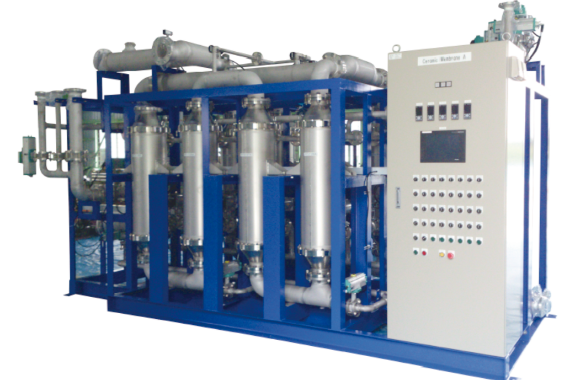

食品・医薬分野で利用されているメンブレンプロセスシステムの写真です。
  • 発酵液/抽出液の清澄化、有価物回収/濃縮
    [⽤途例] 食酢・糖液・ワイン・醤油、酵母・乳酸菌・ヒアルロン酸 機能性食品、酵素・抗生物質・ビタミン
  • ミネラルウオーターの除菌
  • 食品仕込み水の製造
  • アミノ酸、生薬の濃縮

    詳しく見る

化学分野

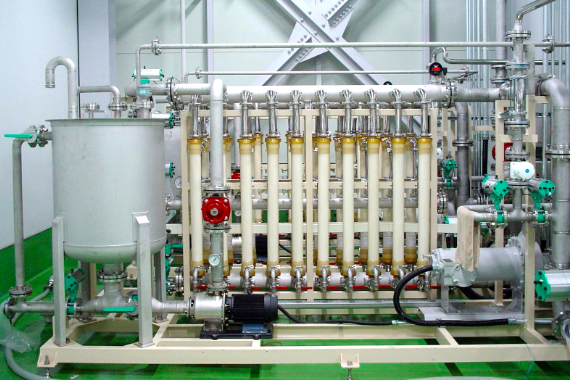

化学分野で利用されているメンブレンプロセスシステムの写真です。
  • リチウムイオン電池材料の精製
    [⽤途例] 正極材・電解液
  • 微粒⼦・微粉体スラリーの精製・濃縮
    [⽤途例] ニッケル・シリカ・鉱物

    詳しく見る
  • ポリマーの精製
  • 触媒の精製/回収
  • 有機溶剤の清澄化
  • 界面活性剤の濃縮、染料の排水処理

上記の他にもさまざまな適用例があります。
設備新設、プロセス改善などご検討の方は下記ページを確認してください。

試験対応ご希望の方

セラミック膜

特長

  • 高耐熱性、高耐食性、高耐溶剤性
  • 低圧損かつ逆洗再生性良好
  • 高分離性能
  • 高濃縮可能
  • 優れた耐久性 メンテナンスフリー

セラミック膜フィルター セフィルト

再生時間 3:22

製品特性

セラミック膜フィルター

精密ろ過膜
MF(Microfiltration )
限外ろ過膜
UF(Ultrafiltration )
ナノろ過膜
NF(Nanofiltration )
膜種 Type ※1 細孔径 Pore size(µm) 分画分子量 MWCO
2 0.5 0.2 0.1 50,000 20,000 3,000
流路径一数
Channel
Φ4-19
Φ3-37
Φ2.3-61
材質
Material
支持体 Support アルミナ Al2O3
膜層 Filtering layer アルミナ Al2O3 チタニア TiO2
寸法(端部外径-長さ)Size Φ30-L1000mm

※1 記載の数値は膜種を示すものであり、保証値ではありません。

ろ過器

本数
(本)
膜面積(㎡) 標準材質※ 概算重量
(kg)
Φ4-19穴 Φ3-37穴 Φ2.3-61穴
1 0.24 0.35 0.44 SUS316,EPDM 5
7 1.7 2.4 60
19 4.5 6.6 130
37 8.8 12.9 230
11 4.8 PVC/SUS304,EPDM 40

※フッ素樹脂ライニング、チタン、その他特殊材質も可能

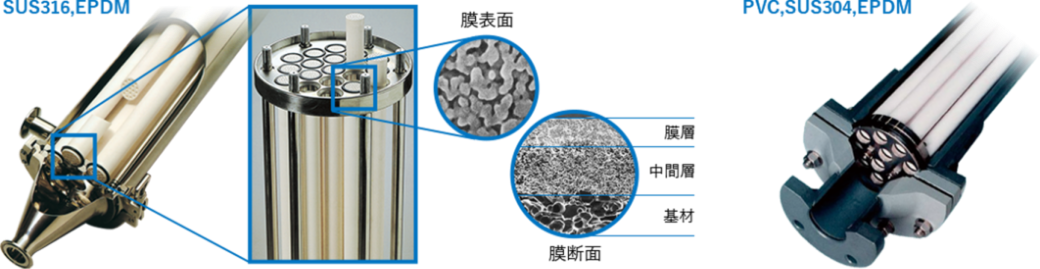

ろ過器の写真です。膜表面、膜断面を掲載しています。

有機膜

特長

お客様の用途に合わせて、国内外の各種有機膜から最適なろ過膜を選定し、ろ過システムとして提供します。

ラインアップ

各種有機膜モジュールを取り扱っています。

  • モジュールタイプ
    ・中空糸膜モジュール
    ・スパイラル膜モジュール
    ・チューブラー膜モジュール
  • 孔径タイプ
    ・MF:精密ろ過
    ・UF:限外ろ過
    ・NF:ナノろ過
    ・RO:逆浸透膜ろ過

試験対応

目的に応じ、セラミック膜/有機膜の選定、ろ液品質、処理性能の評価を実施し、最適なろ過条件の決定から実機イメージを提案させていただきます。 当社での基礎試験から貴社への貸出試験まで、対応致します。また、試験機の販売も対応させていただきますのでお気軽にご用命ください。

試験機

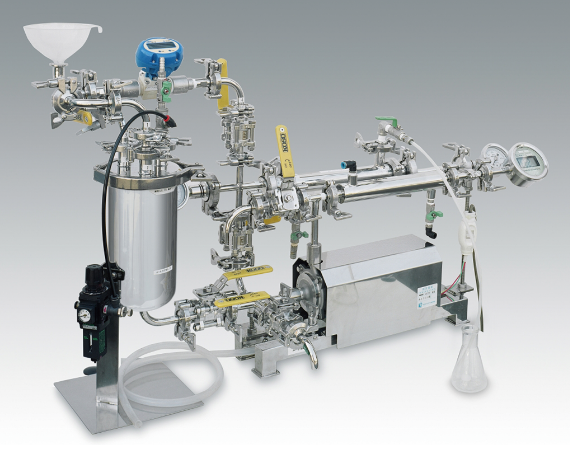

卓上試験機の写真です。

卓上試験機

  • 小液量での試験が可能な小型卓上試験機です。
  • ろ液品質の確認、膜種のスクリーニングなど初期確認試験に最適です。

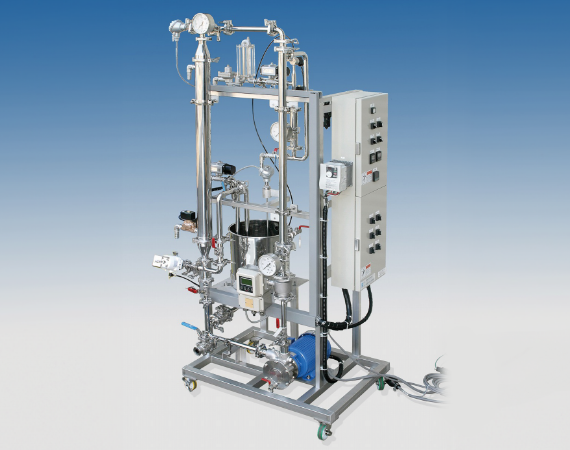

標準試験機の写真です。

標準試験機

  • 実機と同条件でのろ過試験が可能なため、スケールアップ検討が容易です。
